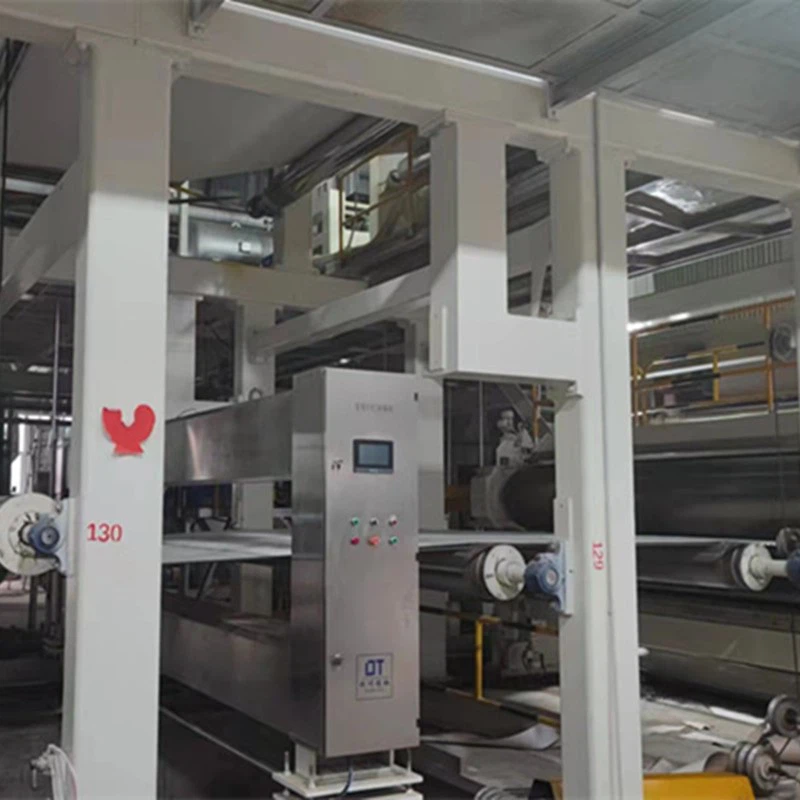

Sjálfvirkur skanni

QCS fyrir pappírsframleiðslulínu, raka, málm og pappírsbreiddarmælingu

Í nútíma pappírsframleiðsluiðnaði hefur notkun háþróaðrar tækni og búnaðar bætt skilvirkni og gæði pappírsframleiðslu til muna. Eitt slíkt afgerandi tæki er skönnunarkerfið sem notað er við ýmsar mælingar og eftirlit í pappírsvélinni. Í þessu bloggi munum við kanna hugbúnað, virkni og frammistöðu skannakerfisins í pappírsframleiðsluvélum.

Skannakerfið í pappírsframleiðsluvélum er byggt á Microsoft Windows 10 stýrikerfinu og þróað með Siemens PCS7 hugbúnaði, þar á meðal CFC (Continuous Function Chart) og WinCC fyrir uppsetningu. Það notar ProfiNET Ethernet-samskipti, sem gerir kleift að flytja- háhraða gagnaflutning allt að 100 Mbps. Kerfið er hannað til að vera samhæft við stöðluð viðmótskerfi, sem gerir hnökralaus samskipti við DCS (Dreift stjórnkerfi), drif og annan búnað sem notar vinsælar samskiptareglur eins og OPC. Að auki styður það TCP/IP samskipti við fyrirtækjanet og býður upp á notendavænt viðmót til að sérsníða kerfið.- Auðvelt er að setja hugbúnaðinn upp á tölvurekstrarstöð fyrir þægilegan rekstur og eftirlit.

Kerfið býður upp á yfirgripsmikið grafískt viðmót sem sýnir helstu ferlibreytur, þar á meðal heildarferilyfirlit, málfarsferil borða, rakaferil, lengdarmálsferil, rakakerfa, meðalgildi, hámarks-/lágmarksgildi, staðalfrávik og stöðu handvirkrar/sjálfvirkrar notkunar. Það býður einnig upp á-rauntímamælingu á pappírsbreidd og býður upp á söguleg gagnafyrirspurnarmöguleika. Persónulega viðmótshönnunin gerir kleift að sýna lóðrétta sögulega þróun, sem styður sjálfvirka/handvirka þróunarprentun. Þar að auki inniheldur það stillingar fyrir uppsetningu skönnunarramma, viðburða- og viðvörunarskjá, svo og eftirlit með stöðu skynjara.

Skannakerfið býr til ýmsar skýrslur sem hægt er að búa til sjálfkrafa eða prenta handvirkt. Þessar skýrslur innihalda framleiðsluskýrslur, gæðaskýrslur, rúlluskýrslur, vaktaskýrslur, daglegar skýrslur, vikulegar skýrslur, mánaðarskýrslur, ársskýrslur og ársfjórðungsskýrslur.

● 1.3.1 Grunnþyngdarmæling og eftirlit
Stýringin ber saman grunnþyngdarmælingargögn við uppsett gildi til að ákvarða stærðarmagnið í pappírsvélinni. Það stillir stærðarlokann (eða hraða stærðardælunnar) í gegnum stærðarflæðisstýringarlykkjuna til að ná nákvæmri grunnþyngdarstýringu. Breytingar á stærðarsamkvæmni og flæðishraða er bætt upp með því að stilla stærðarlokann (eða hraða stærðardælunnar) með endurgjöfarstýringu, sem dregur úr áhrifum á grunnþyngdarstýringu. Kerfið nærir QCS (Quality Control System) með merkjum eins og stærðarflæðishraða, stærðarsamkvæmni og gögnum á-línu tæki með staðbundnum tækjum eða samskiptum við DCS.

● 1.3.2 Rakamæling og rakaeftirlit
Stýringin stjórnar gufuþrýstingnum út frá fráviki milli rakamælingagilda og settra gilda til að ná rakastýringu með því að stjórna yfirborðshita gufuskipanna. Kerfið stjórnar gufuflæðinu beint í glergufukassann á meðan viðheldur þrýstingsmun milli annarra gufukassa í gegnum varmadælukerfi. Ef vefur brotnar dregur kerfið úr gufuþrýstingnum sem veitt er til gufuskipanna. Eftir endurtengingu vefsins eykst gufuþrýstingurinn smám saman þar til raki pappírsins er stöðugur, þannig að besta framleiðsluástandið er náð. Gufuþrýstingsmerki og þrýstiventlatæki eru veitt QCS með staðbundnum tækjum eða samskiptum við DCS.

Skannakerfið inniheldur pappírsbrúnskynjara til að mæla staðsetningu pappírsbrúnarinnar nákvæmlega. Hátt-snúningskóðari og reiknihugbúnaður tryggja nákvæma mælingu á pappírsbreidd, með minni nákvæmni en 1 mm.

Skannakerfið tryggir frammistöðu í gegnum eftirfarandi skynjara og stjórnunarforskriftir. Afköst stjórnunar ræðst af minnkun langtímabreytinga (2σ) frá pappírsrúllu til pappírsrúllu á blindri keyrslu í þrjá daga og stýrðri keyrslu í þrjá daga.

2.1 Skannarammi:

◆ Measurement speed: >1000 mælingar/s

◆ Upplausn: Staðsetning ±0,25 mm

◆ Höfuðbil í efri og neðri skynjara: ±0,10 mm

◆ Lárétt villa: ±0,15 mm

◆ Stefnuvilla í pappírsvél: ±0,2 mm

◆ Skannahraði: 50-500 mm/s (stillanleg tíðni, fínstillt miðað við hraða pappírsvélar)

◆ Staðsetningarnákvæmni skannaramma: Minna en eða jafnt og 1 mm

◆ Lokaður jákvæður þrýstingur til að koma í veg fyrir ryk

◆ Hlutfallslegur raki: Minna en eða jafnt og 95%, engin þétting

◆ Hámarks rekstrarhiti: Minna en eða jafnt og 85 gráður

2.2 Afköst skynjara:

◆ Mælingarbil: 8-20mm

◆ Ljósleiðaraskynjunarop: 5mm

◆ Grunnþyngdarsvið pappírs: 5-250g/m2

◆ Mælisvið: Raki: 0-20%, grunnþyngd: 5-250g/m2

◆ Endurtekningarhæfni: Raki: 0,15%, grunnþyngd: 0,25% eða 0,25g/m2

◆ Kraftmikil nákvæmni: 2σ Minna en eða jafnt og ±0,15 (% rakainnihald, hreyfing skannahaus, fast pappírssýni)

◆ Kviknákvæmni grunnþyngdar: 2σ Minna en eða jafnt og ±0,25g/m² eða ±0,25% af mældu gildi (hreyfing skannahaus, fast pappírssýni)

◆ Rykþétt og -þétt uppbygging

◆ Úttak: 4-20mA, RS485

◆ Hámarks rekstrarhiti: 70 gráður

2.3 Frammistöðutrygging búnaðar:
Búnaðurinn sem fylgir þessari tillögu er í samræmi við staðla eins og IEC1131, IEC1158-2, EN50170 og hefur CE, TUV vottun og evrópska CE framleiðslumerkið. Fullkominn varahlutalisti er til staðar til að lágmarka niður í miðbæ ef búnaður bilar, sem tryggir skjótan bata innan 20 mínútna. Stýrikerfið (samfellt eða með hléum) hefur bilunarlausan notkunartíma (að undanskildum búnaði á vettvangi) sem er meira en 40.000 klukkustundir.

2.4 Afköst stjórna:
Stýringarafköst sem tengjast meðaltali lengdarbreytinga pappírsrúlla er ákvörðuð á grundvelli rakaeftirlitskerfisins sem mynda pappírsrúlluskýrslur. Hlutfallsminnkun á fráviki er reiknuð út frá mismun á meðalgildum við stýrða aðgerð og blindkeyrslu. Eftirlitskerfið miðar að því að ná eftirfarandi frammistöðugildum:

◆ Nákvæmni grunnþyngdarstýringar: Bætingarhlutfall Stærra en eða jafnt og 60%

◆ Nákvæmni rakastýringar: Bætingarhlutfall Stærra en eða jafnt og 60%

Skannakerfið gegnir mikilvægu hlutverki í pappírsframleiðsluferlinu og veitir nákvæma mælingu og eftirlit með grunnþyngd og rakabreytum. Með háþróaðri hugbúnaði, yfirburða virkni og-afkastaskynjara, stuðlar það að bættri framleiðni og gæðum í pappírsframleiðslu. Hæfni kerfisins til að búa til yfirgripsmiklar skýrslur og tengi við önnur stýrikerfi tryggir skilvirka rekstur og hagræðingu á pappírsvélinni.

Aukabúnaður, túrbínuvifta, rafmagnsstýringarkerfi, gufuþéttikerfi, QCS, DCS, MCS o.s.frv.
