YEJ röð rafsegulbremsa þriggja fasa ósamstilltur mótor



Huanian Motor þróaði YEJ röð rafsegulbremsa þriggja fasa ósamstilltan mótor til að leysa vandamál með hægum hemlunarhraða og lélegu vinnuöryggi venjulegra mótora. Þessi röð af mótorum er lífrænt sameinuð með mótorum í Y röð (valfrjálst Y2, YVP, YD afleidd Y2EJ, YVPEJ, YDEJ mótoraröð), DC rafsegulbremsur af diskagerð, aflgjafa afriðla og aðra íhluti. Sanngjarn uppbygging, hröð hemlun, áreiðanleg notkun og þægilegt viðhald.
Samkvæmt hemlunarstillingunni er henni skipt í tvær gerðir: aflhemlun og aflhemlun. Einangrunarstigið er B (valfrjálst F, H einkunn), verndarstigið er IP44 og aflstig og uppsetningarstærð eru í samræmi við IEC og DIN staðla.

361A6103
361A6104
361A6105
361A6106




Pöntunarleiðbeiningar

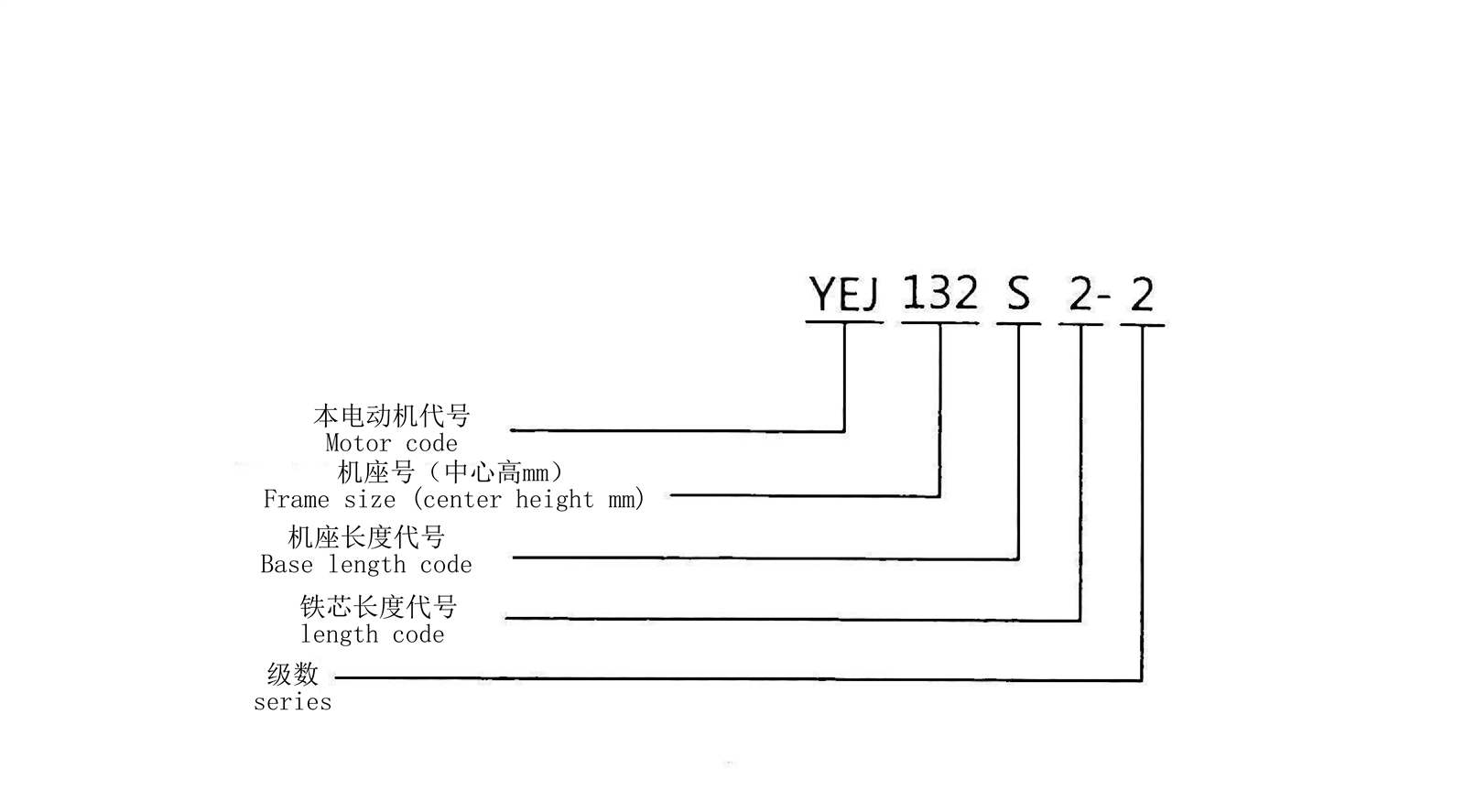

Vinsamlegast tilgreindu mótorgerð, fjölda skauta, nafnafl, málspennu, máltíðni, verndarstig, kæliaðferð, uppsetningargerð, gerð tengiboxs, hæð og umhverfishitastig þegar þú pantar; ef það eru aðrar tæknilegar kröfur fyrir mótorinn fyrir utan landsstaðla, getur fyrirtækið okkar hannað það sérstaklega fyrir þig og sett það í framleiðslu eftir undirritun tæknisamningsins.

page-5527-3062

YEJ röð færibreytur




Rammastærð 80 90 100 112 132 160 180 200 225 250 280 315
Gerðu DLTZ3 8 15 30 40 80 150 200 300 300 450 850 2000
Örvunarkraftur (W) 50 60 80 110 130 150 150 200 200 210 210 400
Örvunarspenna (V) 99 99 99 170 170 170 170 170 170 170 170 170
Tegund 2.5 2.5 5 10 16 25
Örvunarkraftur (W) 20 20 26 38.5 47 50
Mótorinn er með bremsuafléttara að innan og er tengdur við aðalaflgjafa. Það er hægt að tengja það venjulega þegar það er í notkun.
Bremsuaflgjafinn (venjulega DC24V) og stjórnhluti eru útbúin af notanda.



Tæknilegar breytur
Rammi H80-355 Málspenna 380V-690V
Tíðni 50Hz, 60Hz Úttakssvið 0.55kW~355kW
Einangrunarflokkur B,F,H Verndarstig IP44, IP54
Tenging ≤3KWY,>3KW△ Vinnukerfi S1
Hæð 1000m Umhverfishiti -15 gráðu ~+40 gráðu
Slökkt á bremsuspennu ≤H100 DC99V,>H100 DC170W
Bremsuspenna í gangi DC24V aflgjafi (fylgir ekki)



Kraftur 2-stöng samstilltur hraði
3000r/mín		 4-stöng samstilltur hraði
1500r/mín
Rammastærð Málstraumur
(A)		 Statískt hemlunarátak
(N.m)		 Óhlaða hemlunartími
(S)		 Rammastærð Málstraumur
(A)		 Statískt hemlunarátak
(N.m)

Óhlaða hemlunartími

(S)
055         80M1 1.5 7.36 0.2
0.75 80M1 1.8 7.36 0.2 80M2 2 7.36 0.2
1.1 80M2 2.5 7.36 0.2 90S 2.7 14.7 0.25
1.5 90S 3.4 14.7 0.25 90L 3.7 14.7 0.25
2 90L 4.7 14.7 0.25 100L1 5 29.4 0.3
3 100L 6.4 29.4 0.3 100L2 6.8 29.4 0.3
4 112M 8.2 39.2 0.35 112M 8.8 39.2 0.35
5.5 132S1 11.1 73.6 0.4 132S 11.6 73.6 0.4
7.5 132S2 15 73.6 0.4 132M 15.4 73.6 0.4
11 160M1 21.8 147.2 0.5 160M 22.6 147.2 0.5
15 160M2 29.4 147.2 0.5 160L 30.3 147.2 0.5
18.5 160L 35.5 147.2 0.5 180M 35.9 215.8 0.6
22 180M 42.2 215.8 0.6 180L 42.5 215.8 0.6
30 200L1 57 2943 0.7 200L 56.8 294.3 0.7
37 200L2 69.8 294.3 0.7 225S 70.4 441.5 0.8
45 225M 83.9 441.5 0.8 225M 84.2 441.5 0.8
55 250M 1027 600 0.9 250M 102.5 600 0.9
75 280S 140.1 B50 1 280S 139.7 850 1
90 280M 167 B50 1 280M 164.3 850 1
110 315S 203 2000 1.2 315S 200.8 2000 1.2
132 315M 2423 2000 1.2 315M 239.7 2000 1.2
160 315L1 292.1 2000 1.2 315L1 189.1 2000 1.2
200 315L2 365 2000 1.2 315L2 362 2000 1.2



Kraftur 6 pólar samstilltur hraði 8 pólar samstilltur hraði
1000r/mín 750r/mín
Rammastærð Málstraumur Statískt hemlunarátak Óhlaða hemlunartími Kraftur Málstraumur Statískt hemlunarátak Óhlaða hemlunartími
(A) (N.m) (S) (A) (N.m) (S)
0.55
0.75 90S 2.3 14.7 0.25
1.1 90L 3.2 14.7 0.25
1.5 100L 4 29.4 0.3
2.2 112M 5.6 39.2 0.35 132S 5.8 75 0.4
3 132S 72 73.6 0.4 132M 7.7 75 0.4
4 132M1 9.4 73.6 0.4 160M1 9.9 150 0.5
5.5 132M2 12.6 147.2 0.4 160M2 13.3 150 0.5
7.5 160M 17 147.2 0.5 160L 17.7 150 0.5
11 160L 24.6 147.2 0.5 180L 25.1 200 0.6
15 180L 31.5 215.8 0.6 200L 34.1 300 0.7
18.5 200L1 37.7 294.3 0.7 225S 41.3 450 0.8
22 200L2 44.6 294.3 0.7 225M 47.3 450 0.8
30 225M 59.5 441.5 0.8 250M 63 600 0.9
37 250M 72 600 0.9 280S 78.8 850 1
45 280S 85.4 850 1 280M 93.2 850 1
55 280M 104.9 850 1 315S 114 2000 1.2
75 315S 152.1 2000 1.2 315M 152.1 2000 1.2
90 315M 168.1 2000 1.2 315L1 179.3 2000 1.2
110 315L1 204.4 2000 1.2 315L2 218.5 2000 1.2
132 315L2 245.2 2000 1.2

page-896-324

Uppbygging og uppsetningarmál
Rammastærð 80
M		 90
S		 90
L		 100
L		 112
M		 132
S		 132
M		 160
M		 160
L		 180
M		 180
L		 200
L		 225
S

225

M

 250
M		 280
S		 280
M		 315
S		 315
M		 315
L
Heildarlengd 390 420 445 480 510 585 625 720 765 825 875 900 1000 1030 1085 1145 1200 1310 1480





Uppsetningaraðferð




Uppbygging og uppsetningargerð
(spjallkóði))		 IM B3 IM B8 IM B5 IM B6 IM V5 IM V1 IM B7 IM V6 IM V3
Uppsetningarmynd productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400
Rammastærð 63-450 63-160 63-280 63-160 63-160 63-450 63-160 63-160 63-160
Uppbygging og uppsetningargerð
(spjallkóði))		 IM V37 IM V17 IM B34 IM V19 IM V18 IM B14 IM V35 IM V15 IM B35
Uppsetningarmynd productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400 productcate-400-400
Rammastærð 63-132 63-13 63-132 63-132 63-132 63-132 63-160 63-160 63-450
